Mặt bích inox DN700

Thông tin sản phẩm

Mặt bích inox DN700 là phụ kiện sử dụng cho đường ống có kích thước định danh DN700 hay phi 711. Với kích thước lớn như DN700 thì người dùng cần sử dụng phương pháp hàn để ghép nối mặt bích với đường ống. Về độ dày của mặt bích thì phụ thuộc vào áp lực chịu tải của đường ống cần sử dụng. Áp lực lớn thì mặt bích càng dày, áp lực nhỏ thì mặt bích sẽ mỏng hơn.

1 Mặt bích inox DN700

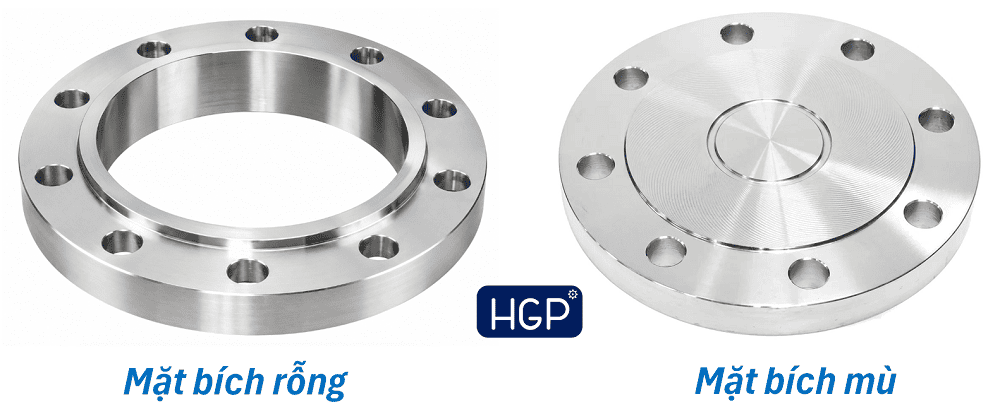

Mặt bích inox DN700 được chế tạo từ chất liệu inox 304 hoặc inox 316. Sản phẩm được sử dụng để ghép nối van hoặc máy bơm với đường ống bằng phương pháp siết bu lông. Có hai dạng mặt bích là mặt bích rỗng và mặt bích mù:

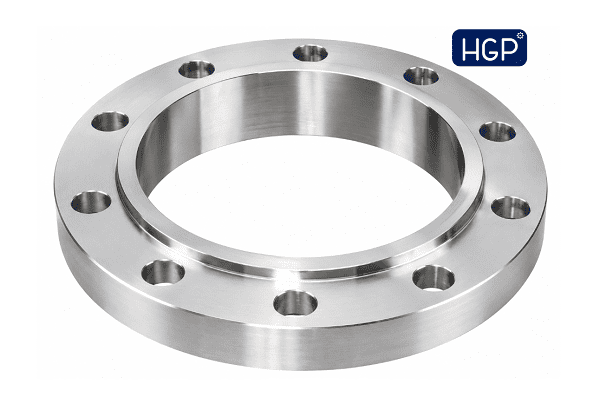

Mặt bích rỗng: Được đúc hoàn toàn từ chất liệu inox. Tâm của mặt bích sẽ được roa lòng cho vừa với kích thước DN700 của đường ống. Xung quanh mặt bích được khoan các lỗ đối xứng để có thể luồn bulong để ghép nối. Dạng mặt bích rỗng này sẽ dùng để ghép nối van hoặc bơm với đường ống.

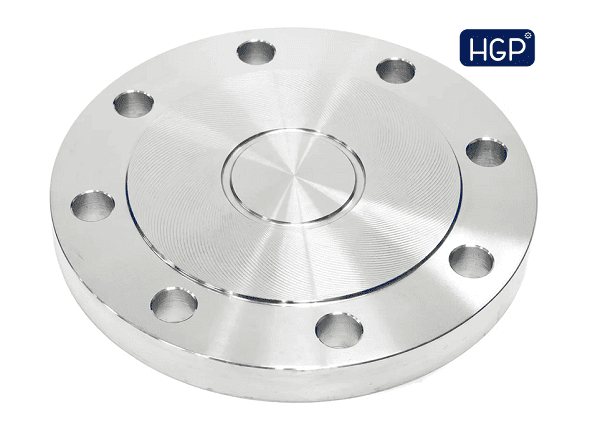

Mặt bích mù: Xung quanh rìa mặt bích cũng được khoét lỗ để bắt blong như mặt bích rỗng. Tuy nhiên tâm mặt bích sẽ không roa lòng mà để liền một khối. Dạng mặt bích mù thường dùng để bịt chờ ở cuối đường ống thay cho nút bịt để có thể tái sử dụng đường ống.

Mặt bích inox DN700 3

2 Phân loại mặt bích inox DN700 theo tiêu chuẩn sản xuất

Hiện nay trên thế giới mặt bích inox DN700 được sản xuất theo 4 tiêu chuẩn khác nhau đó là JIS, BS, ANSI. Mỗi tiêu chuẩn có các tiêu chí khác nhau về các thông số để sản xuất mặt bích.

2.1 Tiêu chuẩn JIS

Tiêu chuẩn JIS là tiêu chuẩn được ban hành bởi ủy ban tiêu chuẩn công nghiệp Nhật Bản. Tiêu chuẩn JIS quy định về chất liệu, loại mặt bích, kích thước và áp lực chịu tải của nó khi sử dụng trong đường ống. Đối với mặt bích inox DN700 thì sẽ có những quy định về áp lực chịu tải như 5k, 10k, 16k, 20k…

Tiêu chuẩn JIS5K là mặt bích có thể chịu áp lực tối đa đến 5bar.
Tiêu chuẩn JIS10K là mặt bích chịu được áp lực khoảng 10bar.
Tiêu chuẩn JIS16K là mặt bích dùng cho đường ống có áp lực đến 16bar.

Đối với những đường ống có áp lực cao hơn thì sẽ có những dòng mặt bích có áp lực chịu tải lớn hơn như JIS20K, JIS25K, JIS40K…

2.2 Tiêu chuẩn BS

Tiêu chuẩn BS là tên viết tắt của tổ chức British Standards được ban hành tại Anh với nhiều tiêu chí khác nhau của ngành công nghiệp. Đối với các sản phẩm mặt bích sẽ có các tiêu chuẩn riêng như BS PN6, BS PN10, BS PN16…

Mặt bích BS PN6 chịu áp lực tối đa là 6bar.
Mặt bích BS PN10 sử dụng cho đường ống có áp lực đến 10bar.
Mặt bích BS PN16 có áp lực chịu tải đến 16bar.

2.3 Tiêu chuẩn ANSI

Tiêu chuẩn ANSI đối với mặt bích sẽ có các loại như Class 150, Class 300, Class 600… Trong đó ANSI là tên viết tắt của American National Standards Institute ( Viện tiêu chuẩn quốc gia Hoa Kỳ ). Còn Class nghĩa là áp lực chịu tải trong đường ống của mặt bích.

Class 150 nghĩa là mặt bích chịu áp lực đến 150PSI tương đương khoảng 10bar.
Class 300 là mặt bích sử dụng cho đường ống có áp lực tối đa 300PSI tương đương 20bar.
Class 600 là mặt bích có thể chịu được áp lực 600PSI ( khoảng 40bar )

3 Thông số kĩ thuật

Để đảm bảo tính an toàn cho đường ống khi vận hành thì việc nắm rõ thông số kĩ thuật của mặt bích inox DN700 sẽ giúp khách hàng lựa chọn chính xác sản phẩm để sử dụng cho đường ống cần sử dụng của mình. Dưới đây là thông số kĩ thuật của sản phẩm này để quý khách hàng tham khảo:

Vật liệu sản xuất: inox 304, inox 316
Tiêu chuẩn sản xuất: JIS, BS, ANSI, DIN
Kích thước tiêu chuẩn: DN700 hay phi 711
Áp lực chịu tải: 10bar, 16bar, 25bar…
Nhiệt độ làm việc: từ 0ºC – 300ºC
Môi trường sử dụng: hơi nóng, hóa chất, xăng dầu…
Xuất xứ: Đài Loan, Trung Quốc, Thái Lan…

4 Ứng dụng của mặt bích inox DN700

Đối với các hệ thống đường ống có kích thước như DN700 thì việc sử dụng mặt bích inox DN700 là bắt buộc phải có. Vậy những hệ thống đường ống có sử dụng sản phẩm này đó là:

Đường ống dẫn nước các trạm bơm nước nông nghiệp, nhà máy nước sạch, xử lí nước thải.
Trong các nhà máy chế biến thực phẩm, sản xuất nước ngọt, bia rượu.
Sử dụng trong các nhà máy sản xuất hóa chất, đường ống dẫn dung môi hóa chất.
Trong ngành dầu mỏ như khai thác dầu mỏ, đường ống dẫn xăng dầu và khí hóa lỏng.

5 Liên hệ inox HGP để nhận báo giá mặt bích inox DN700

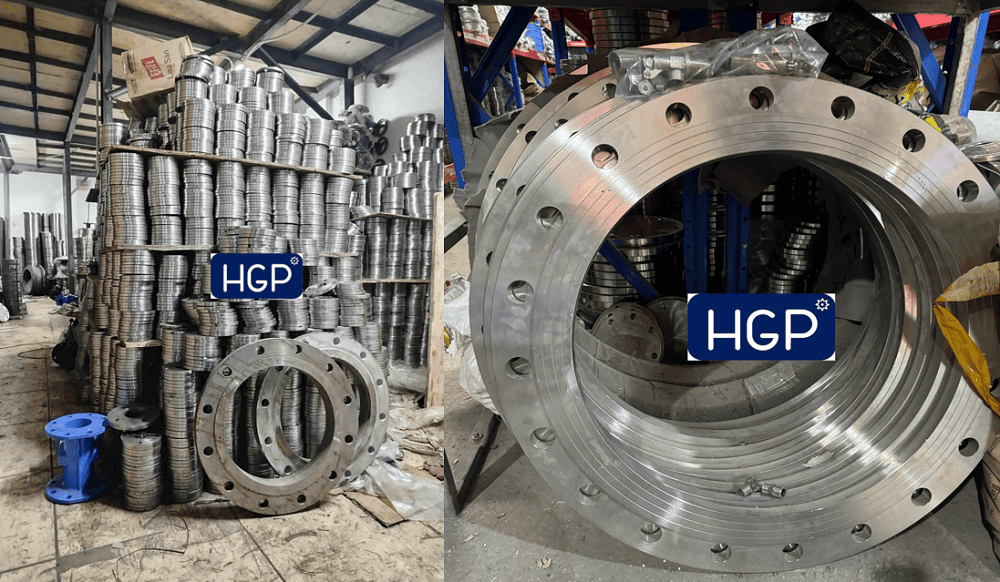

Mặt bích inox DN700 chỉ là một sản phẩm nhỏ trong vô vàn sản phẩm phụ kiện đường ống mà inox HGP chúng tôi đang kinh doanh. Tại kho hàng của chúng tôi luôn sẵn kho các mặt hàng như cút inox, tê inox, mặt bích inox, các dòng van với số lượng lớn và đa dạng về kích thước, đủ để đáp ứng được mọi nhu cầu mua hàng của quý khách. Chúng tôi luôn cam kết

Hàng hóa nhập khẩu chính hãng với đầy đủ CO CQ.
Nhập khẩu trực tiếp không qua trung gian nên luôn có giá tốt nhất thị trường.
Hỗ trợ giao hàng tận nơi cho khách hàng và bảo hành đến 12 tháng sử dụng cho mọi sản phẩm.
