Trong các hệ thống đường ống phục vụ sản xuất và dân dụng, van công nghiệp là thiết bị có nhiệm vụ kiểm soát và điều hướng dòng lưu chất. Dù có cấu tạo khác nhau tùy từng loại, van đều góp phần quan trọng trong việc đóng mở, điều tiết lưu lượng, kiểm soát áp suất và bảo vệ đường ống.

Van công nghiệp được sử dụng phổ biến tại nhà máy, khu công nghiệp, hệ thống cấp thoát nước, PCCC, HVAC, dầu khí, hóa chất, thực phẩm, dược phẩm và nhiều lĩnh vực khác. Việc lựa chọn đúng loại van, vật liệu và phương thức vận hành sẽ giúp hệ thống hoạt động ổn định, an toàn và hạn chế các sự cố trong quá trình sử dụng.

Trong bài viết này, Công Ty TNHH HGP Global sẽ giúp bạn tìm hiểu rõ hơn về khái niệm, cách phân loại, nguyên lý hoạt động và những ứng dụng phổ biến của van công nghiệp.

Van công nghiệp là gì?

Van công nghiệp là thiết bị cơ khí được lắp đặt trên hệ thống đường ống nhằm kiểm soát dòng chảy của lưu chất. Tùy theo mục đích sử dụng, van có thể cho phép dòng chảy đi qua, ngăn dòng chảy, điều chỉnh lưu lượng, kiểm soát áp suất hoặc thay đổi hướng di chuyển của lưu chất.

Lưu chất trong hệ thống có thể là nước, dầu, hóa chất, khí nén, hơi nóng, khí gas hoặc một số loại vật liệu dạng bột, hạt và bùn.

Chức năng chính của van công nghiệp

Van công nghiệp đảm nhận nhiều chức năng khác nhau, trong đó phổ biến gồm:

• Đóng và mở dòng chảy: Cho phép hoặc ngăn lưu chất đi qua đường ống.
• Điều tiết lưu lượng: Điều chỉnh tiết diện dòng chảy để kiểm soát lượng lưu chất theo yêu cầu vận hành.
• Kiểm soát áp suất: Giúp duy trì áp suất trong phạm vi phù hợp và hạn chế nguy cơ quá áp.
• Điều hướng dòng chảy: Chuyển hướng hoặc phân phối lưu chất đến các nhánh đường ống khác nhau.
• Ngăn dòng chảy ngược: Hạn chế hiện tượng lưu chất chảy ngược gây ảnh hưởng đến thiết bị và đường ống.
• Bảo vệ hệ thống: Một số dòng van chuyên dụng có khả năng xả áp hoặc thực hiện các chức năng bảo vệ an toàn.

Do đó, van không chỉ là bộ phận đóng mở đơn thuần mà còn ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và khả năng vận hành của toàn bộ hệ thống.

Phân loại van công nghiệp

Van công nghiệp có rất nhiều chủng loại. Có thể phân loại van dựa trên chức năng, cấu tạo, vật liệu chế tạo hoặc phương thức vận hành.

Phân loại theo chức năng

Van đóng/mở

Nhóm van này chủ yếu được sử dụng để ngắt hoặc cho phép lưu chất đi qua đường ống.

Van bi: Sử dụng một quả bi có lỗ xuyên tâm để đóng hoặc mở dòng chảy. Van có khả năng đóng mở nhanh, cấu tạo tương đối gọn và thường được sử dụng trong hệ thống nước, khí, dầu và nhiều loại lưu chất khác.

Van cổng: Sử dụng cửa van chuyển động lên xuống để đóng hoặc mở dòng chảy. Van thường phù hợp với hệ thống đường ống có kích thước lớn và yêu cầu dòng chảy đi qua với mức tổn thất áp suất thấp.

Van bướm: Có đĩa van xoay quanh trục để điều khiển dòng lưu chất. Ưu điểm của van bướm là thiết kế gọn, trọng lượng tương đối nhẹ và thuận tiện khi lắp đặt.

Van cầu: Được thiết kế để vừa đóng mở vừa điều tiết dòng chảy. Van cầu thường được sử dụng trong những hệ thống cần kiểm soát lưu lượng tương đối chính xác.

Van dao: Có cửa van dạng dao, thường được lựa chọn cho các hệ thống vận chuyển bùn, nước thải hoặc lưu chất có chứa nhiều tạp chất.

Van điều tiết

Van điều tiết được sử dụng khi hệ thống yêu cầu kiểm soát lưu lượng một cách linh hoạt và chính xác.

Van kim: Có thiết kế đầu van dạng kim, phù hợp với các hệ thống cần điều chỉnh dòng chảy nhỏ và yêu cầu độ chính xác cao.

Van góc: Có kết cấu thay đổi hướng dòng chảy và thường được sử dụng trong các hệ thống cần điều tiết lưu lượng kết hợp với thay đổi hướng đường ống.

Van bảo vệ và kiểm soát áp suất

Một số loại van được thiết kế chuyên biệt nhằm bảo vệ đường ống và thiết bị trước những thay đổi bất thường về áp suất.

• Van an toàn: Tự động xả lưu chất khi áp suất vượt quá giới hạn cài đặt.
• Van giảm áp: Giúp giảm áp suất đầu vào xuống mức phù hợp với yêu cầu của hệ thống.
• Van xả áp: Dùng để giải phóng phần áp suất dư trong đường ống hoặc thiết bị.
• Van một chiều: Cho phép lưu chất đi theo một hướng nhất định và hạn chế dòng chảy quay ngược.

Van chuyên dụng

Ngoài những loại van phổ biến, hệ thống đường ống còn có các dòng van chuyên dụng như:

• Van lọc: Hỗ trợ giữ lại cặn và tạp chất trong lưu chất.
• Van xả đáy: Dùng để loại bỏ cặn lắng, bùn hoặc tạp chất tích tụ ở đáy bồn, bể và đường ống.
• Van màng: Sử dụng màng ngăn để kiểm soát dòng chảy, phù hợp với một số môi trường yêu cầu cao về vệ sinh hoặc khả năng chống ăn mòn.

Phân loại van công nghiệp theo cấu tạo

Dựa vào cơ chế đóng mở, van công nghiệp có thể được chia thành nhiều dạng:

• Van bi: Quả bi có lỗ xoay quanh trục để đóng hoặc mở.
• Van bướm: Đĩa van xoay để thay đổi tiết diện dòng chảy.
• Van cổng: Cửa van nâng hoặc hạ theo phương thẳng đứng.
• Van cầu: Nút van di chuyển lên xuống để kiểm soát lưu lượng.
• Van kim: Sử dụng nút van dạng hình nón để điều chỉnh dòng chảy chính xác.
• Van màng: Màng đàn hồi chuyển động để ngăn hoặc cho phép lưu chất đi qua.

Mỗi cấu tạo sẽ có đặc điểm riêng về khả năng chịu áp suất, nhiệt độ, lưu lượng và môi trường làm việc. Vì vậy, cần lựa chọn van dựa trên điều kiện thực tế của hệ thống thay vì chỉ dựa vào kích thước đường ống.

Phân loại van theo vật liệu

Van inox

Van inox thường được lựa chọn cho các hệ thống cần khả năng chống ăn mòn và độ bền cao. Một số vật liệu phổ biến gồm inox 304, inox 316 và inox 316L.

Van inox có thể được ứng dụng trong:

• Hệ thống nước sạch.
• Ngành thực phẩm và đồ uống.
• Ngành dược phẩm.
• Hệ thống hóa chất.
• Các môi trường có yêu cầu cao về vệ sinh.

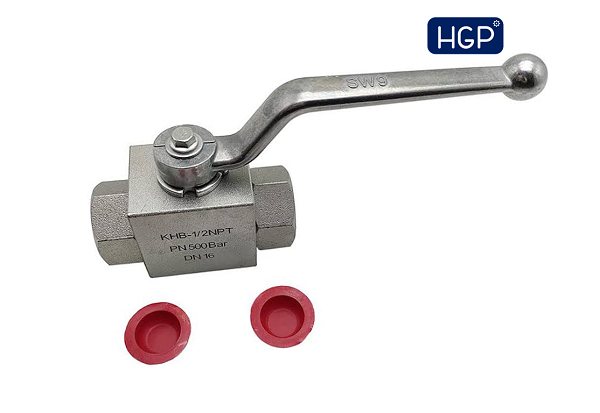

Van thép

Van thép có độ cứng và khả năng chịu áp suất, nhiệt độ cao. Dòng van này thường xuất hiện trong các hệ thống công nghiệp nặng, dầu khí, năng lượng và các dây chuyền sản xuất có điều kiện vận hành khắc nghiệt.

Một số vật liệu thường gặp gồm thép carbon và thép hợp kim.

Van đồng

Van đồng có ưu điểm về khả năng chống ăn mòn trong một số môi trường, dễ gia công và thường được sử dụng trong hệ thống nước, khí nén, HVAC và các hệ thống dân dụng.

Các loại phổ biến gồm đồng thau và đồng đỏ.

Van nhựa

Van nhựa có trọng lượng nhẹ, khả năng chống ăn mòn tốt đối với nhiều loại hóa chất và thường có chi phí phù hợp.

Một số vật liệu thường gặp gồm PVC, UPVC, CPVC và PPR.

Van nhựa được ứng dụng trong hệ thống cấp thoát nước, xử lý nước, tưới tiêu và một số hệ thống hóa chất phù hợp với đặc tính vật liệu.

Phân loại theo phương thức vận hành

Van vận hành bằng tay

Đây là nhóm van được điều khiển trực tiếp thông qua tay gạt, tay quay hoặc vô lăng.

Ưu điểm của van tay là:

• Cấu tạo tương đối đơn giản.
• Dễ vận hành.
• Không cần nguồn điện hoặc khí nén.
• Chi phí đầu tư và bảo trì phù hợp.

Tuy nhiên, với các hệ thống lớn hoặc cần tự động hóa cao, van vận hành bằng tay có thể không đáp ứng được yêu cầu điều khiển từ xa.

Van điều khiển tự động

Van tự động sử dụng bộ truyền động để thực hiện quá trình đóng mở hoặc điều tiết dòng chảy.

Một số phương thức điều khiển phổ biến gồm:

• Van điều khiển khí nén: Sử dụng áp lực khí nén để tác động lên cơ cấu van.
• Van điều khiển điện: Sử dụng động cơ điện để đóng mở hoặc điều chỉnh vị trí van.
• Van điều khiển thủy lực: Sử dụng áp lực dầu hoặc chất lỏng thủy lực để vận hành.

Việc sử dụng van tự động phù hợp với những dây chuyền sản xuất cần khả năng điều khiển từ xa, tự động hóa và kiểm soát chính xác.

Ứng dụng của van công nghiệp

Nhờ sự đa dạng về chủng loại và kích thước, van công nghiệp có mặt trong rất nhiều hệ thống sản xuất và kỹ thuật.

Hệ thống cấp và xử lý nước

Van cổng, van bướm, van một chiều và van điều khiển thường được sử dụng để kiểm soát dòng nước trong hệ thống cấp nước, xử lý nước và xử lý nước thải.

Van giúp phân chia các khu vực đường ống, đóng ngắt từng tuyến khi bảo trì và kiểm soát hướng di chuyển của dòng nước.

Ngành dầu khí

Trong lĩnh vực dầu khí, van được sử dụng tại các hệ thống khai thác, vận chuyển và xử lý dầu khí.

Các loại van được lựa chọn phải đáp ứng yêu cầu về áp suất, nhiệt độ, vật liệu và đặc tính của lưu chất nhằm đảm bảo quá trình vận hành an toàn.

Ngành thực phẩm và đồ uống

Các dây chuyền sản xuất thực phẩm thường sử dụng van inox và những loại van chuyên dụng đáp ứng yêu cầu vệ sinh.

Van được dùng để kiểm soát nước, nguyên liệu, dung dịch, chất lỏng và các lưu chất khác trong quá trình chế biến, phối trộn và đóng gói.

Ngành hóa chất

Trong hệ thống hóa chất, việc lựa chọn van cần đặc biệt chú ý đến khả năng tương thích giữa vật liệu van và lưu chất.

Van bi, van cầu, van màng, van điều khiển và các dòng van chuyên dụng có thể được sử dụng tùy theo đặc tính hóa chất, nhiệt độ và áp suất làm việc.

Hệ thống phòng cháy chữa cháy

Van công nghiệp là một trong những thiết bị quan trọng trong hệ thống PCCC.

Van cổng, van bướm, van một chiều và các loại van chuyên dụng được sử dụng để kiểm soát nguồn nước chữa cháy, phân phối dòng nước đến các khu vực và hạn chế dòng chảy ngược.

Hệ thống HVAC

Trong hệ thống điều hòa không khí và thông gió, van được sử dụng để kiểm soát dòng nước lạnh, nước nóng hoặc các lưu chất trong hệ thống trao đổi nhiệt.

Việc lựa chọn van phù hợp góp phần kiểm soát lưu lượng và hỗ trợ hệ thống HVAC hoạt động ổn định.

Một số ngành công nghiệp khác

Ngoài những lĩnh vực trên, van công nghiệp còn được sử dụng trong:

• Ngành dược phẩm.
• Ngành sản xuất giấy.
• Ngành xi măng.
• Ngành dệt may.
• Ngành năng lượng.
• Nhà máy sản xuất và chế biến.
• Hệ thống khí nén.
• Hệ thống hơi và nhiệt.

Nguyên lý hoạt động của một số loại van phổ biến

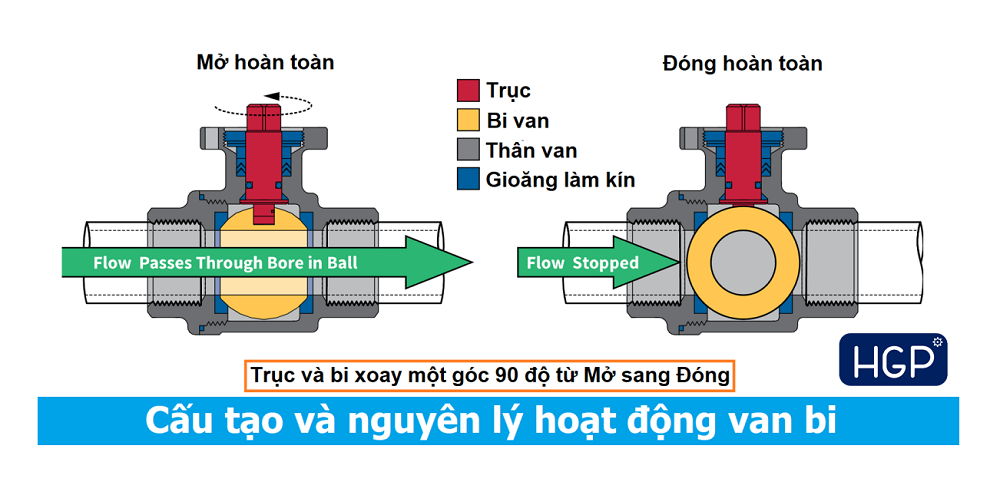

Nguyên lý hoạt động của van bi

Van bi sử dụng một quả cầu có lỗ xuyên tâm. Khi người vận hành xoay tay gạt hoặc bộ truyền động, quả cầu sẽ quay theo trục.

Khi lỗ trên quả cầu nằm cùng hướng với đường ống, lưu chất có thể đi qua. Khi quả cầu xoay 90 độ, lỗ bị đặt vuông góc với hướng dòng chảy và van đóng lại.

Van bi có ưu điểm là đóng mở nhanh, thiết kế gọn và khả năng làm kín tốt. Tuy nhiên, với những hệ thống yêu cầu điều tiết lưu lượng liên tục và chính xác, cần lựa chọn loại van chuyên dụng phù hợp hơn.

Nguyên lý hoạt động của van bướm

Van bướm sử dụng một đĩa van đặt bên trong thân van. Khi trục van xoay, đĩa van cũng chuyển động theo, từ đó thay đổi tiết diện dòng chảy.

Khi đĩa nằm gần song song với hướng dòng chảy, lưu chất có thể đi qua với tiết diện lớn. Khi đĩa xoay về vị trí đóng, dòng chảy bị ngăn lại.

Nhờ thiết kế đơn giản và kích thước tương đối gọn, van bướm thường được sử dụng trong các đường ống có kích thước lớn.

Nguyên lý hoạt động của van cổng

Van cổng đóng mở dòng chảy bằng cách nâng hoặc hạ cửa van.

Khi cửa van được nâng hoàn toàn, tiết diện dòng chảy được mở rộng và lưu chất đi qua đường ống. Khi cửa van hạ xuống hoàn toàn, dòng chảy bị ngăn lại.

Van cổng thường phù hợp với chức năng đóng/mở hơn là điều tiết lưu lượng liên tục.

Nguyên lý hoạt động của van cầu

Van cầu sử dụng nút van chuyển động lên xuống để thay đổi tiết diện dòng chảy. Khi nút van được nâng lên, dòng lưu chất đi qua nhiều hơn; khi nút van hạ xuống, lưu lượng giảm hoặc dòng chảy bị ngắt.

Đặc điểm này giúp van cầu phù hợp với những hệ thống cần điều tiết lưu lượng và kiểm soát dòng chảy.

Kinh nghiệm lựa chọn van công nghiệp phù hợp

Để lựa chọn đúng loại van, người sử dụng cần xem xét nhiều yếu tố thay vì chỉ căn cứ vào kích thước đường ống. Một số thông số quan trọng gồm:

• Loại lưu chất cần vận chuyển.
• Kích thước đường ống và đường kính danh nghĩa DN.
• Áp suất làm việc.
• Nhiệt độ vận hành.
• Vật liệu thân van và các bộ phận làm kín.
• Kiểu kết nối.
• Tần suất đóng mở.
• Phương thức vận hành bằng tay hay tự động.
• Điều kiện môi trường lắp đặt.
• Yêu cầu về tiêu chuẩn kỹ thuật của hệ thống.

Đối với các hệ thống đặc thù như hóa chất, hơi nóng, dầu khí hoặc PCCC, việc lựa chọn van cần dựa trên yêu cầu kỹ thuật cụ thể để hạn chế rò rỉ, hư hỏng và các sự cố trong quá trình vận hành.

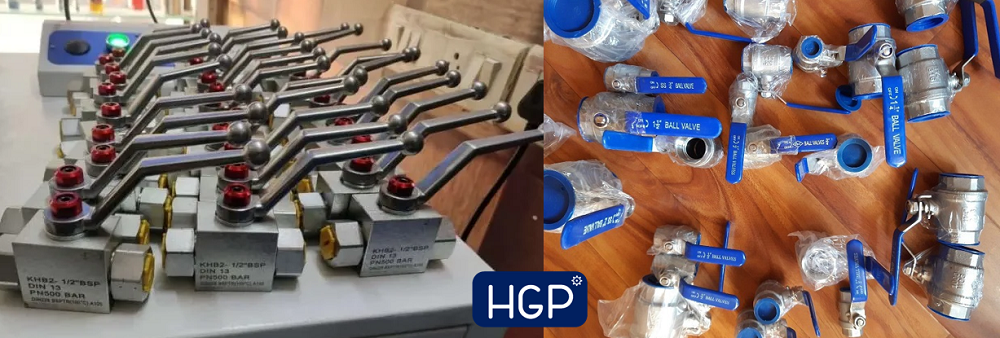

Công Ty TNHH HGP Global – giải pháp van công nghiệp phù hợp cho hệ thống
