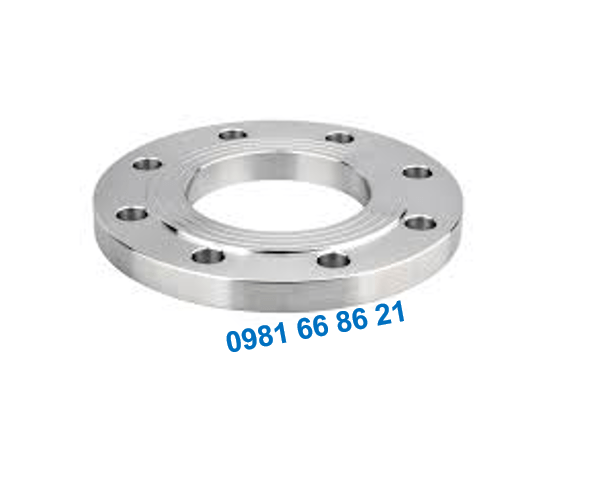

mặt bích inox

Liên hệ

Tiêu chuẩn: JIS, BS, ANSI, DIN

Vật liệu: Inox 304, inox 316

Dải kích thước: DN15 ~ DN1500

Áp lực: PN10, PN16, PN25, PN40

Nhiệt độ: 200 độ C

Xuất xứ: China, Việt Nam, Hàn Quốc

Cảm ơn Quý khách đã quan tâm đến sản phẩm của chúng tôi. Đội ngũ tư vấn của công ty sẽ liên hệ đến Quý khách trong 24h tới

Thông tin sản phẩm

Mặt bích inox là sản phẩm được sử dụng rộng rãi ở nhiều ngành công nghiệp khác nhau vì nó là bộ phận kết nối giúp liên kết ống với ống, ống với thiệt bị , hoặc bịt kín đầu ống.

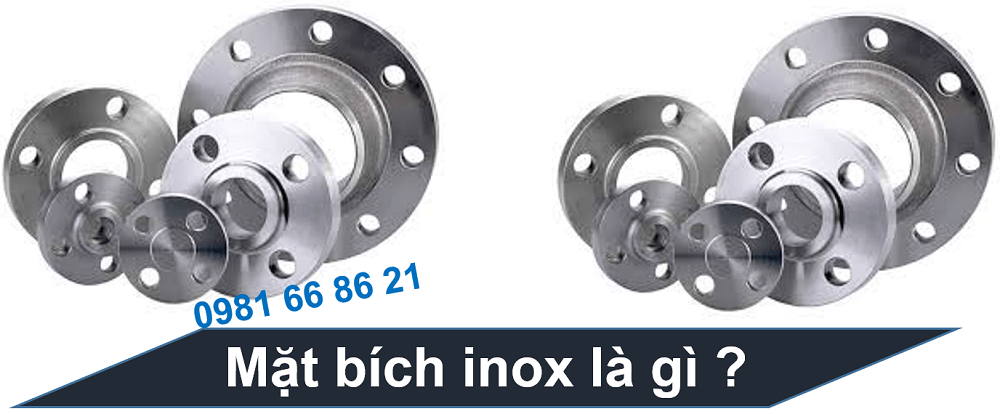

1 Mặt bích inox là gì

1.1 Mặt bích inox (Flange) là một bộ phận cơ khí dùng để nối các đường ống lại với nhau hoặc để bịt đường ống ngăn dòng chảy lưu thông. Được làm từ inox ( thép không gỉ ) nên có khả năng chống ăn mòn ,chịu nhiệt và độ bền cao

Cấu tạo và chức năng của mặt bích inox:

Hình dạng : thường là hình tròn , hình vuông cũng có nhưng ít được sử dụng
Lỗ bắt bu lông : nằm xung quanh viền mặt bích để bắt vít hoặc bu lông cố định mối nối
Lỗ trung tâm cho chất lỏng đi qua hoặc ngăn chất lỏng

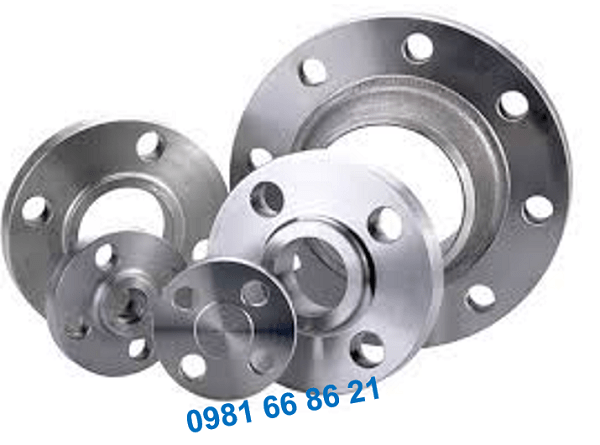

Các kiểu phân loại mặt bích Inox

1.2 Phân loại mặt bích theo kiểu bề mặt :

Mặt bích FF(Flat face): bề mặt trơn không có gờ nhô lên
Mặt bích RF(rise face):bề mặt có gờ kết nối giữa 2 bích là vòng đệm làm bằng kim loại
Mặt bích RTJ(ring type joint):có bề mặt khoét rãnh để nối vòng đệm kim

1.3 Phân loại theo kiểu kết

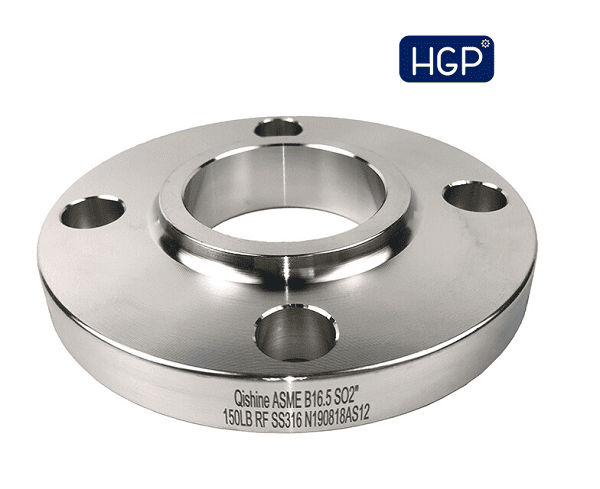

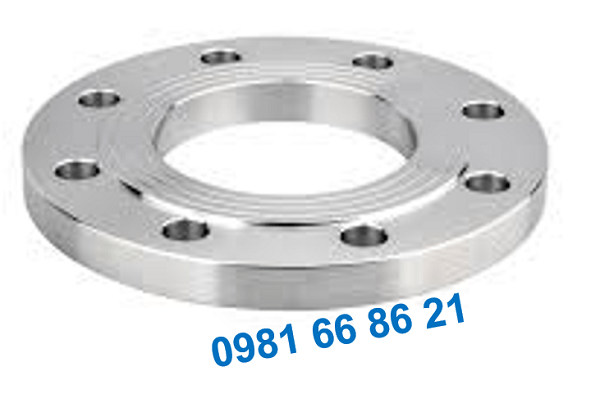

Slip one flange ( mặt bích trượt ):đường kính bên trong của mặt bích này lớn hơn đường kính của ống vậy nên sẽ trượt thoải mái trên ống ,ngoài ra mặt bích này không có nắp đúc.
Weld neck flange (mặt bích cổ hàn): là cổ của dòng này được hàn vào khớp nối bằng hàn vát hoặc hàng trực tiếp vào đường ống . Được sử dụng chủ yếu cho các hệ thống đường ống công nghiệp nặng khắc nghiệt , có kết nối chắc chắn không rò rỉ ,giảm rung động chịu được áp suất và nhiệt độ lớn.

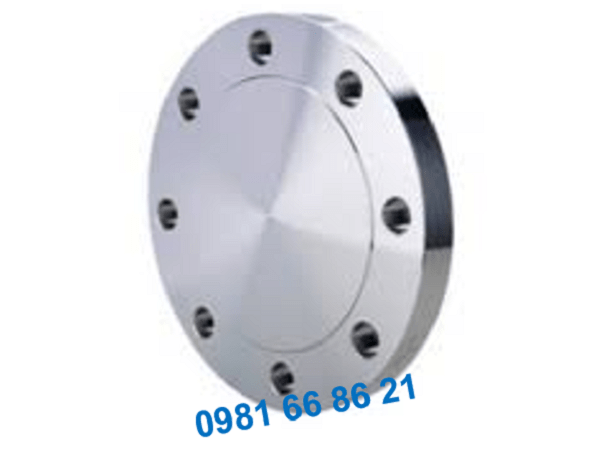

Blind flange ( mặt bích mù): là loại không có lỗ ở giữa dùng để bịt kín đầu ống không cho chất lỏng chảy qua được dùng để kiểm tra áp suất hệ thống áp lực tại vị trí cần đo. Được dùng nhiều trong nhà máy lọc dầu xử lí nước thải…
Thearded flange( mặt bích ren): là loại mặt bích được tiện ren ở lỗ tâm, kết nối với đường ống bằng phụ kiện ren mà không cần hàn. Đây là giải pháp kết nối nhanh chóng dễ tháo lắp và bảo trì phù hợp với hệ thống có áp suất và trung bình. Khi sử dụng mặt bích ren cần chú ý đến độ dày thành ống để tránh hư hỏng giữa ren và sản phẩm
Socket weld flange (mặt bích hàn bọc đúc): là mặt bích được thiết kế với rảnh lõm ở giữa để lồng ống vào sau đó hàn vòng ngoài tại mép ống . Nó được sử dụng cho ống có đường kính nhỏ hơn DN50 , nhiệt độ và áp suất thấp.

1.4 Theo chất liệu Inox

JSC (Nhật)
ANSI/ASME ( Mỹ )
DIN (Đức)
BS (Anh)

1.5 Theo chất liệu Inox

Inox 201: giá thành rẻ , khả năng chống gỉ thấp
Inox 304: được sử dụng nhiều trong công nghiệp thực phẩm, nước sạch ,chống gỉ tốt ,giá cả hợp
Inox 316: là loại cao cấp dùng trong công nghiệp nặng ,ngành dược hoặc hóa chất.

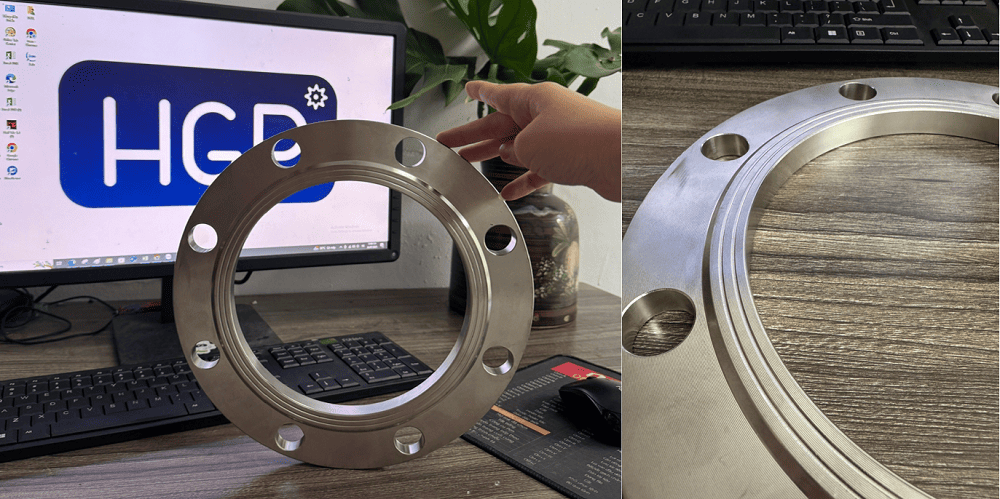

mặt bích inox 1

2 Ưu điểm của mặt bích Inox

Mặt bích inox mang nhiều ưu điểm sau đây là một vài ưu điểm vượt trội : Mặt bích inox 304,316 có khả năng chống gỉ tốt ,phù hợp với môi trường nước biển ,axit nhẹ ,môi trường ăn mòn cao. Tuổi thọ cao tiết kiệm chi phí bảo dưỡng cho doanh nghiệp. Độ bền cơ học tốt chịu được áp lực và nhiệt độ cao, cứng chắc chắn khó bị biến dạng. An toàn cho môi trường và sức khỏe , không có phản ứng với nước ,thực phẩm hay hóa chất nhẹ nên phù hợp với ngành y tế hoặc nước sạch. Lắp đặt linh hoạt dễ tháo lắp

3 Ứng dụng của mặt bích inox

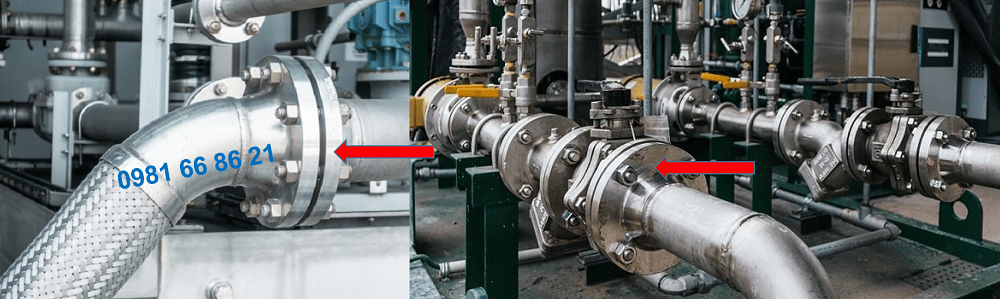

Mặt bích Inox được sử dụng trong hệ thống đường ống công nghiệp nhà máy lọc hóa dầu , đường ống khí nước ,những nơi cần đóng mở theo chu kì , hệ thống PCCC,HVAC bồn chứa áp thấp , ngành thực phẩm dược phẩm.

4 Thông số kỹ thuật của sản phẩm

Để thuận lợi cho việc lựa chọn mặt bích thì nhà sản xuất đưa ra các thông số kỹ thuật của sản phẩm này như sau, người sử dụng cần nắm rõ để lựa chọn chính xác cho nhu cầu sử dụng của mình
