Thông tin sản phẩm
Mặt bích ANSI 150 có nghĩa là mặt bích tiêu chuẩn ANSI class 150 trong đó ANSI là tiêu chuẩn được phê duyệt và ban hành bởi Viện Tiêu Chuẩn Quốc Gia Hoa Kỳ ( American National Standards Institute ) và có khả năng làm việc ở mức 150psi .
1 Mặt bích ANSI 150 là gì ?

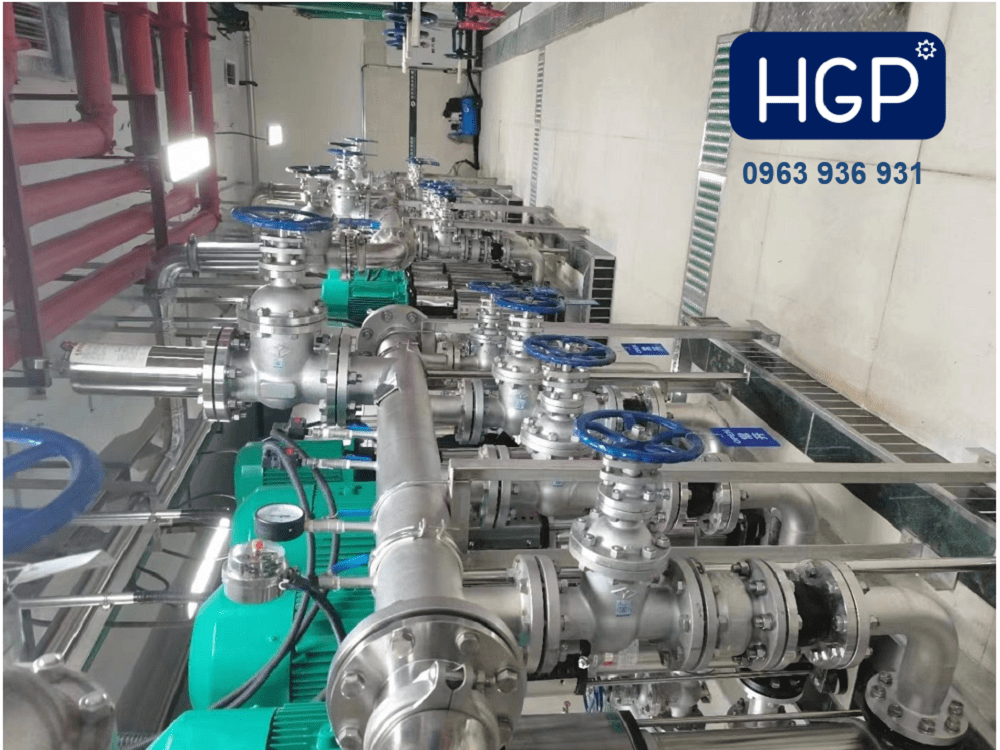

Là mặt bích được thiết kế theo tiêu chuẩn ANSI – Viện tiêu chuẩn quốc gia Hoa Kì – với áp suất định danh 150 ( ~ 10.5 bar ) . Đây là dòng mặt bích phổ biến được sử dụng nhiều trong các hệt thống đường ống , cấp thoát nước , hóa chất và khí nén
Đối với mặt bích tiêu chuẩn thường sử dụng là ANSI B16.5 quy định về áp suất ,vật liệu , và kích thước
Mặt bích được làm từ thép carbon hoặc inox 201 , 304 , 316 tùy vào mục đích sử dụng mà chọn chất liệu phù hợp với hệ thống

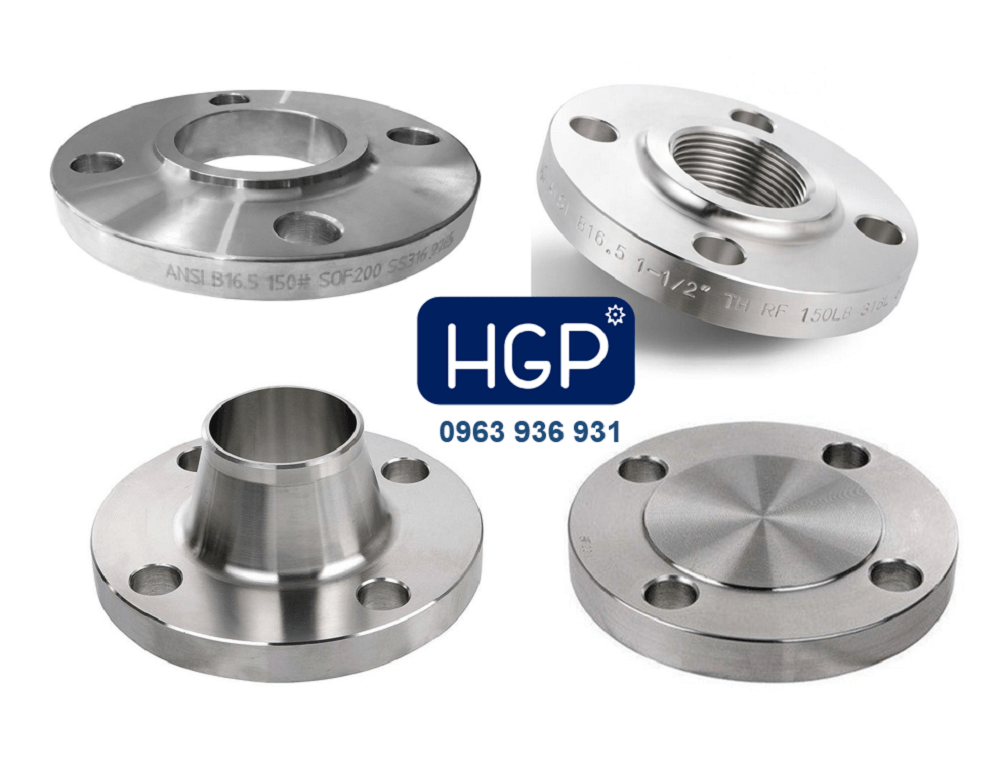

Cũng như các loại mặt bích theo tiêu chuẩn JIS DIN hay BS thì ANSI cũng có các loại mặt bích sau

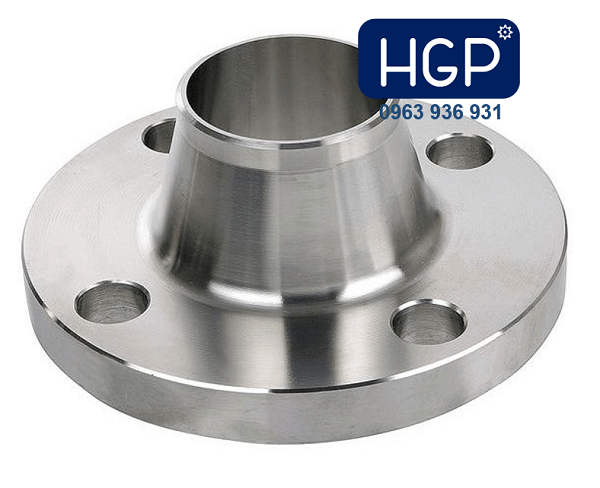

- Mặt bích hàn cổ ( Weld Neck Flange )

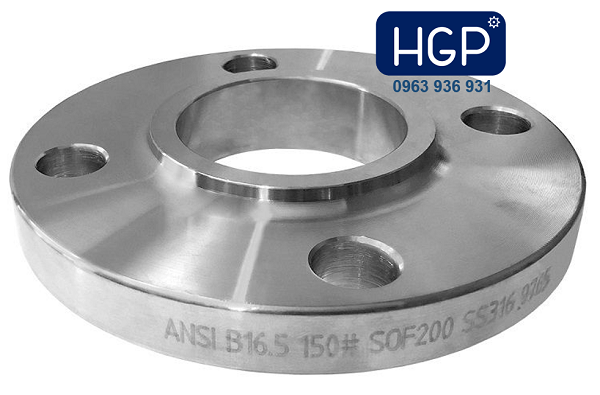

- Mặt bích hàn trượt ( Slip-On Flange )

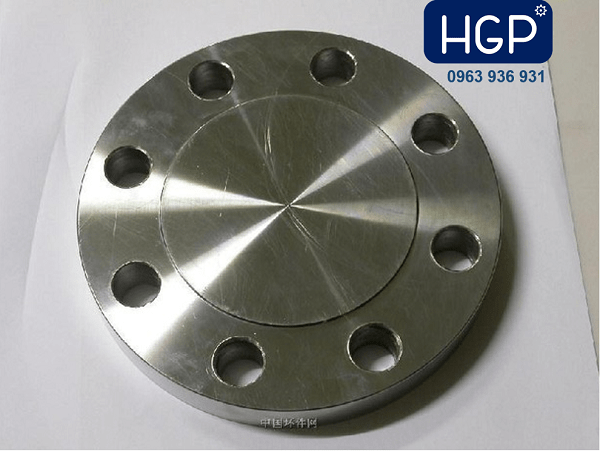

- Mặt bích mù ( Blind Flange )
- Mặt bích lồng ( Lap Joint Flange )
- Mặt bích hàn bù ( Socket Weld Flange )

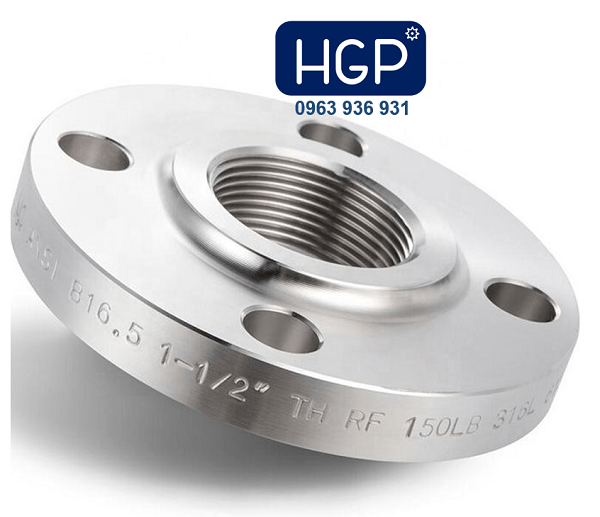

- Mặt bích ren ( Threaded Flange
- Mặt bích khớp nối vòng ( Ring-Type Joint Flange )
2 Thông số kỹ thuật
Tiêu chuẩn : ANSI B16.5
Chất liệu : inox 201 , inox304 , inox 316 , thép
Áp suất : 10.5 bar
Nhiệt độ làm việc : ~ 400 độ C
Kích thước : DN15 – DN300
Môi trường làm việc : hơi nước, khí , gas , xăng dầu , hóa chất
Xuất xứ : Đài Loan , Trung Quốc , Nhật Bản , Việt Nam …
3 Bảng kích thước
Sau đây là bảng kích thước tham khảo mặt bích ANSI 150 , có thể chênh lệch nhẹ do nhà sản xuất
| Kích thước (Inch) | Đường kính ngoài OD (mm) | Đường kính lỗ bu lông (mm) | Số lỗ bu lông | Đường kính vòng bu lông (PCD – mm) | Độ dày mặt bích (mm) |
| ½” (DN15) | 89 | 16 | 4 | 60.3 | 11.2 |
| 1″ (DN25) | 108 | 16 | 4 | 73 | 12.7 |
| 2″ (DN50) | 152 | 19 | 4 | 120.7 | 15.9 |
| 3″ (DN80) | 190 | 19 | 4 | 152.4 | 17.5 |
| 4″ (DN100) | 229 | 19 | 8 | 190.5 | 19.1 |
| 6″ (DN150) | 279 | 22 | 8 | 241.3 | 22.3 |
| 8″ (DN200) | 343 | 22 | 8 | 298.5 | 24.0 |
| 10″ (DN250) | 406 | 25 | 12 | 362.0 | 25.4 |
| 12″ (DN300) | 483 | 25 | 12 | 431.8 | 25.4 |
4 Ưu điểm mặt bích
- Chuẩn hóa toàn cầu dễ thay thế và tiềm kiếm ở mọi nơi
- ANSI class 150 có thể chịu áp suất cao hơn trong cùng điều kiện so với JIS10K hoặc DIN PN10
- Dễ dàng kết nối với các loại van mà không cần chuyển đổi mặt bích
- Đa dạng về các loại mặt bích và chất liệu
- Giá thành hợp lí tiết kiệm chi phí
5 Cách chọn đúng mặt bích ANSI 150
Xác định kích thước ống là bao nhiêu ( nên tra bảng kích thước ANSI B16.5 ở mục số 3 )
Áp suất làm việc dưới 10.5 bar dùng Class150
Nhiệt độ chịu được lên đến 400 độ tùy chất liệu
Sử dụng được trong các môi trường như nước khí hơi hóa chất
Nếu có chất ăn mòn nên chọn inox 304 , inox 316
Hay phải tháo lắp bảo trì nên chọn ren hoặc Lap Joint
6 Nên mua hàng ở đâu uy tín ?
Để mua được hàng chuẩn thì quý khách nên ưu tiên nhà cung cấp có đầy đủ giấy tờ , có thâm niên lâu năm trong ngành . Một trong số đó không thể không kể đến HGP global , đây là công ty đã cung cấp hàng nghìn hàng vạn các đơn hàng cho nhiều công trình lớn bé trong nước ,có chiết khấu cao , giá rẻ , kỹ thuật viên tư vấn tận tình chu đáo , hỗ trợ giao hàng tận nơi .
Liên hệ : 0963 936 931
